您现在的位置:网站首页 >> 代理品牌 >> 德敏哲产品线 >> 19系列D型磁致伸缩位移传感器
|
产品介绍

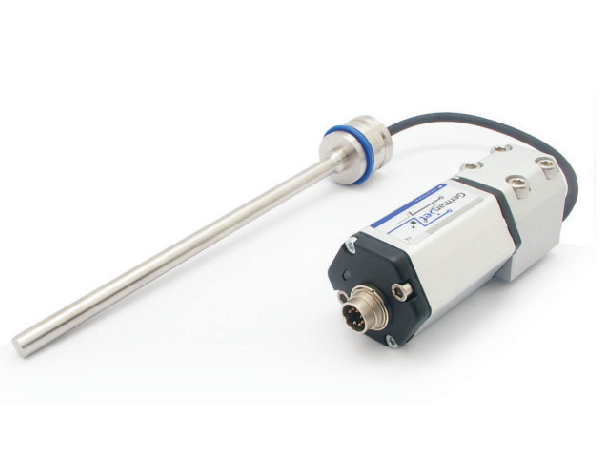

德敏哲 19系列D型 磁致伸缩位移传感器

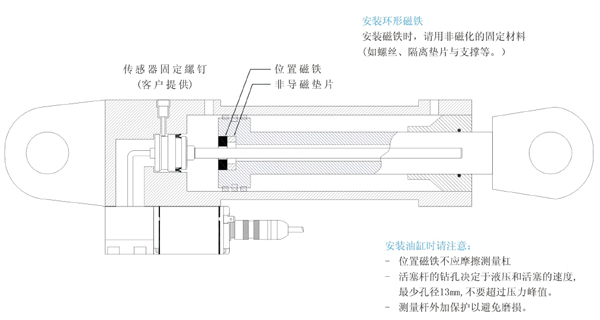

适用于U-形吊环油缸内安装
-
19系列D型磁致
伸缩位移传感器
特别适用于受
空间限制的油缸
或两端都带U-形
吊环的油缸内安装。
传感杆为感应元件。
它包括一条带
紧压密封安装
的耐压不锈钢管。
整支传感杆通过
活塞孔装入活
塞内。外部连接的
电子头部分,于传
感杆的连接可
通过接合板底
面的电缆进线。
19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装,而且能消除所有工作磨损而带来的误差。
19系列磁致伸缩位移传感器特别针对苛刻环境应用设计,如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外,还提供更为丰富的通信接口包括数字量的SSI和Start/Stop,现场总线的CANbus和Profibus-DP等。
一个专业的传感器系列,为用户提供简单、直接的位置反馈信号,节省成本,提升生产效益。输出模式包括:
●模拟的电压与电流
●Start/Stop信号
●SSI同步串行数字
●CANbus
●Profibus
(电压/电流)模拟输出 | ||||
订货编号 |
190
|
191
|
||
输出 |
电压输出(0-10V)
|
电流输出(0-20mA,4-20mA)
|
||
测量数据 |
直线位移
|
|||
可调范围 |
当使用双磁铁时,磁铁之间距离最少为76mm
|
|||
分辨率 |
16位 D/A,0.0015%(最小1μm)
|
|||
重复精度 |
满量程的<±0.001%(最小±2.5μm)
|
|||
非线性度 |
满量程的<±0.01%(最小±40μm)
|
|||
更新时间 |
0.5ms 1200mm以内 / 1.0ms 2400mm 以内
|
|||
2.0ms 4800mm以内 / 5.0ms 7600mm 以内
|
||||
(开始/停止)数字输出
|
||||
订货编号 |
193
|
|||
输出 |
(开始/停止)数字输出
|
|||
测量数据 |
直线位移
|
|||
分辨率 |
0.1/0.01/0.005 mm
|
|||
重复精度 |
满量程的<±0.001%(最小±2.5μm)
|
|||
非线性度 |
满量程的<±0.01%(最小±40μm)
|
|||
更新时间 |
0.5ms 1200mm以内 / 1.0ms 2400mm 以内
|
|||
2.0ms 4800mm以内 / 5.0ms 7600mm 以内
|
||||
SSI同步串连数字输出 |
||||||||||||||||
订货编号 |
192
|
|||||||||||||||
输出 |
SSI同步串连输出
|
|||||||||||||||
测量数据 |
直线位移
|
|||||||||||||||
数据格式 |
二进制或者格雷码,选项提供奇偶检验和错误位
|
|||||||||||||||
数据长度 |
8-32位
|
|||||||||||||||
数据速度 |
|
|||||||||||||||
更新时间 |
|
|||||||||||||||
分辨率 |
位置:1/2/5/10/20/50/100 μm
|
|||||||||||||||
CANbus 数字输出 | ||||||||||||||||||||||
订货编号 |
194
|
|||||||||||||||||||||
输出 |
CANbus 数字输出
|
|||||||||||||||||||||
测量数据 |
直线位移
|
|||||||||||||||||||||
数据格式 |
CANopen: CIA 标准 DS-301 V3.0
|
|||||||||||||||||||||
CANbasic:CAN 2.0A
|
||||||||||||||||||||||
传输速度 |
|
|||||||||||||||||||||
分辨率 |
CANopen
|
CANbasic
|
||||||||||||||||||||
-位置
|
5μm 2μm | 5μm 2μm | ||||||||||||||||||||
-速度
|
0.5mm/s 0.2mm/s | 1.0mm/s 0.1mm/s | ||||||||||||||||||||
重复精度 |
满量程的<±0.001%(最小±2.5μm)
|
|||||||||||||||||||||
非线性度 |
满量程的<±0.01%(最小±40μm)
|
|||||||||||||||||||||
更新时间 |
0.5ms 1200mm以内 / 1.0ms 2400mm 以内
|
|||||||||||||||||||||
2.0ms 4800mm以内 / 5.0ms 7600mm 以内
|
||||||||||||||||||||||
所有类型共有参数 | ||||
供应电源 |
+24Vdc(20.4 - 28.8Vdc)
|
|||
输入保护 |
极性保护至-30Vdc,过压保护至36Vdc
|
|||
用电量 |
100mA(按量程而定)
|
|||
绝缘强度 |
500Vdc(DC 地端对机器接地端)
|
|||
接头选型 |
6针D60公接头
|
|||
工作温度 |
-40至75℃,温度90%,不能结露
|
|||
防护级数 |
IP67(当正确连接上插头时)
|
|||
振荡指标 |
15g/10-2000Hz/IEC标准68-2-6
|
|||
冲击指标 |
100g (单一冲击)/IEC标准68-2-27(耐久性)
|
|||
EMC测试 |
放射 EN61000-6-3,抗扰EN61000-6-2,EN61000-4-2/3/4/6
|
